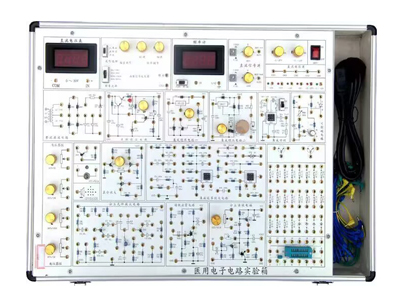

产品概述

一、系统特点

1、扩展性强。实验电路采用单元电路方式设计，单元电路即基本实验电路，再外接其他元件为该电路参数，或与其他的单元电路组合，完成不同的实验要求。

2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力，也增强了该实验箱的适用性、扩展性。

3、元器件安装在实验板反面，减少对元件的人为损坏；

4、实验连线插孔采用叠插自锁式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；

5、分立元件接插区，可接插电阻、电容、二极管、三极管，集成电路等，可进行课程设计实验。

6、电源输出均有过流保护，自动恢复功能。

7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。

8、系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。

二、系统组成

1、电源：输入：AC 220V±10%，50HZ

输出：※DC：+5V，DC I≥1A

※DC：-5V，DC I≥0.5A

※DC：±12V，DC I≥0.2A

※DC：-5V～-12V可调， I≥0.2A

※DC：＋5V～＋27V可调，DC I≥0.2A

以上各路输出均有过流保护，自动恢复功能；

※AC V:7.5V×2；AC I≥0.15A

2、直流信号源：

 双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调；

3、函数发生器：输出频率：2Hz～90KHz，分四档；

可输出 方波：  0～20V

三角波：0～15V

正弦波：0～10V

4、数字频率计（0～300KHz）

5、数字直流电压表（0～30V）

6、分立元件电路

（1）整流、滤波和串联稳压电路；

（2）单级放大电路；

（3）两级阻容耦合放大电路；

（4）负反馈放大电路；

（5）射极跟随器；

（6）差动放大电路；（6）互补对称功放电路；

（7）场效应管电路；

（8）可控硅电路；

（9）电阻、电容和二、三极管等组成；

（10）电位器组、12V灯泡、扬声器。

7、集成模拟电路

（11）两个独立的运算放大器(741)；

（12）集成功放(LM386)；

（13）集成稳压电路

8、分立元件接插区，

（1）提供20个阻容元件、2个三极管、4个二极管、稳压管的接插座。

（2）提供1个20芯锁紧插座。

增加这样做主要是为了上学生自行设计实验电路，自行搭建电路，培养学生的实践能力。

9、实验箱尺寸：510mm*330mm*100mm(长*宽*高)

三、实验项目

1、常用电子仪器使用练习、用万用表测试二极管、三极管

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、比例求和运算电路

8、积分与微分电路

9、波形发生电路

10、有源滤波器

11、电压比较器

12、集成电路RC正弦波振荡器

13、集成功率放大器

14、整流滤波与并联稳压电路

15、串联稳压电路

16、集成稳压器

17、RC正弦波振荡器

18、LC振荡器及选频放大器

19、电流/电压转换电路

20、电压/频率转换电路

21、互补对称功率放大器

22、波形变换电路

23、场效应管实验

24、可控硅实验电路

综合实验：

25、函数信号发生器的组装与调试

26、温度监测及控制电路

27、用运算放大器组成万用电表的设计与调试
