1、输入电源:单相三线220V±10% 50Hz;
2、工作环境:温度-20℃-+70℃,相对湿度≤85% 海拔≤4000m;
3、容 量:<200VA;
4、外形尺寸:不小于520mm×350mm×100mm。
一、配置要求
1、产品结构

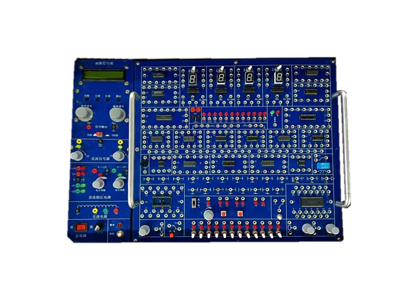

实验箱采用铝合金材料,箱盖上丝印产品型号和名称,实验箱面板采用2mm厚线路板喷漆丝印而成,箱体为上下开合结构,数电模电二合一,双面均为电路,数电模电实验板为可拆卸设计,通过不锈钢手柄翻转即可完成实验面板切换,实验用的元器件均安装在正面,使学生对器件有直观的认识;面板上实验设计合理,便于接线。面板上还预留了可扩展接口。
2、实验安全
实验箱充分考虑实验的安全可靠性,确保实验箱实验时电路和器件的完好性。
3、直流电源
电源提供±5V/0.5A和±12V/0.5A, 还有两路独立的0-15伏可调。
4、函数信号发生器
全数字DDS信号源,有频率可调,幅度可调,还有DB衰减,可选液晶显示。
5、低压交流电源
0V、14V、16V、18V交流电源各1路。
6、数显面板配置
四位十进制译码显示器、8P芯片座2个、14P芯片座8个、16P芯片座5个、20P芯片座2个、宽体24P芯片座1个、宽体28P芯片座1个、DC5V继电器1个、蜂鸣器1个、8位逻辑开关、8位电平指示器、逻辑笔、单次脉冲源1组、10K可调电阻1个、100K可调电阻1个、2号座21个。
7、模电面板配置
提供整流滤波稳压电路1块、交流放大电路1块、差动放大器1块、运放I 1块、运放II 1块、OCL功率放大器1块、集成功率放大器电路1块,1K可调电阻2个、10K可调电阻1个、100K可调电阻2个、8P芯片插座2个、14P芯片插座1个P、16P芯片插座1个、DC5V继电器1个、红绿数码管个1个、喇叭1个、2号转镀银针座70个。
二、可完成实验内容
(一)模电部分
实验一 常用电子仪器的使用
实验二 晶体管共射极单管放大器
实验三 场效应管放大器
实验四 负反馈放大器
实验五 射极跟随器
实验六 差动放大器
实验七 集成运算放大器指标测试
实验八 集成运算放大器的基本应用(I)
实验九 集成运算放大器的基本应用(Ⅱ)
实验十 集成运算放大器的基本应用(Ⅲ)
实验十一 集成运算放大器的基本应用(Ⅳ)
实验十二 RC正弦波振荡器
实验十三 LC正弦波振荡器
实验十四 函数信号发生器的组装与调试
实验十五 压控振荡器
实验十六 低频功率放大器(Ⅰ)
实验十七 低频功率放大器(Ⅱ)
实验十八 直流稳压电源(I)
实验十九 直流稳压电源(Ⅱ)
实验二十 晶闸管可控整流电路
(二)数电部分
实验一 晶体管开关特性、限幅器与钳位器
实验二 TTL集成逻辑门的逻辑功能与参数测试
实验三 CMOS集成逻辑门的逻辑功能与参数测试
实验四 集成逻辑电路的连接和驱动
实验五 组合逻辑电路的设计与测试
实验六 译码器及其应用
实验七 数据选择器及其应用
实验八 触发器及其应用
实验九 计数器及其应用
实验十 移位寄存器及其应用
实验十一 脉冲分配器及其应用
实验十二 使用门电路产生脉冲信号
实验十三 单稳态触发器与施密特触发器
实验十四 555时基电路及其应用
实验十五 D / A、A / D转换器
附录Ⅰ 示波器原理及使用
附录II TTL集电极开路门与三态输出门的应用
